渦街流量計管道安裝圖分解步驟
溫馨提示：如果您對我們的產品、服務感興趣，或者有什么可以幫助您的，您可以
與我們在線交談，或者撥打我們的客服電話（微信/手機同號。） 。
渦街流量計對于很多人來說都是很熟悉的儀器產品之一了，下面這篇文章主要是講解在管道中渦街流量計應該如何安裝的示意圖。
渦街流量計管道安裝圖分解步驟：

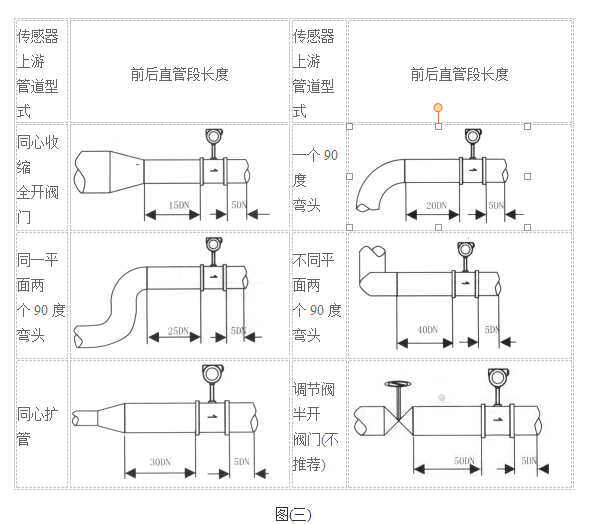

1．渦街流量計對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。儀表的上下游直管段長度要求見圖(三)
DN為儀表工稱口徑 單位:mm
注:調節閥盡可能不安裝在渦街流量計的上游,而應安裝在渦街流量計的下游10D處。
2． 上、下游配管內徑應相同。如有差異，則配管內徑Dp與渦街儀表表體內徑Db,應滿足以下關系0.98Db≤Dp≤1.05Db。上、下游配管應與流量儀表表體內徑同心，它們之間的不同軸度應小于0.05Db。
3． 儀表與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大1-2mm。
4． 測壓孔和測溫孔的安裝設計。被測管道需要安裝溫度和壓力變送器時，測壓孔應設置在下游3-5D處，測溫孔應設置在下游6-8D處。
